دستگاه سنگ شکن فکی اولیه V Gravity Single Toggle با ظرفیت بالا CJ1211

سنگ شکن فکی گرانشی V با سنگ شکن فکی اولیه با ظرفیت بالا، سنگ شکن فکی تک ضامن CJ1211

توضیحات محصول

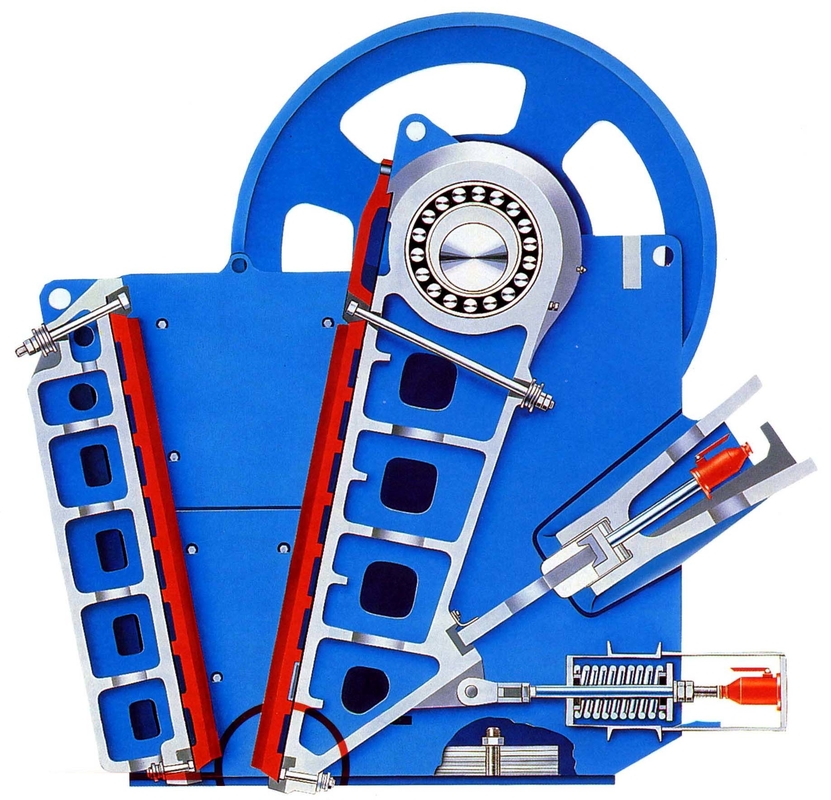

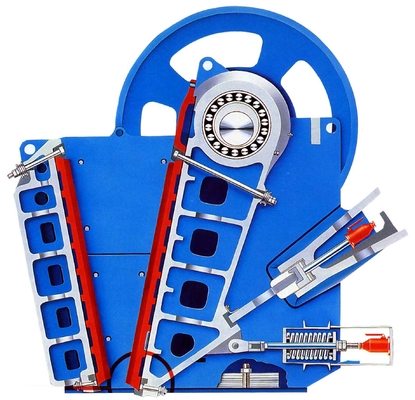

سنگ شکن های فکی سری MJ از نوع نوسانی ترکیبی تک زانویی و طراحی سنگین هستند که از محفظه سنگ شکن عمیق متقارن، دهانه بزرگ تغذیه و زاویه مشبک سازی بهینه برای دستیابی به نرخ عملیات بالا، نسبت خرد شدن زیاد و بهره وری بالا استفاده می کنند.با عمر طولانی سنگ شکن، سایش کم، آسان برای نگهداری و بهره برداری، تنظیم هیدرولیک یا مکانیکی مکانیزم تخلیه ساده و قابل اعتماد است.



دستگاه های سنگ شکن فکی سری MJ از CAD و روش های تحلیل المان محدود برای بهینه سازی سنگ شکن استفاده کامل می کنند.

ساختار مبتنی بر انباشت تجربه طولانی مدتطراحی دستگاه بر کاهش وزن تجهیزات و در عین حال تضمین و افزایش استحکام، افزایش قابلیت اطمینان، ایمنی و اقتصاد تأکید دارد.صفحات فک ثابت و متحرک، ریخته گری های جعبه ای شکل با صفحه موج دار، با وزن سبک و استحکام و سفتی بالا، مجهز به سیستم روانکاری آب بندی دوگانه هستند که می تواند ایمن و قابل اعتماد باشد.

از تمام جوش ها از ناحیه تمرکز تنش اجتناب می شود، تغییر انحنای جزء در ناحیه تمرکز تنش برای افزایش مقاومت اتخاذ می شود.





تغذیه مربع بزرگ، حفره عمیق متقارن بدون محفظه خرد کردن منطقه مرده

برای بهبود ظرفیت تغذیه

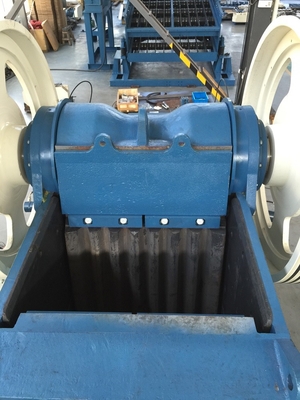

سری MJ سنگ شکن های فکی مجهز به دهانه تغذیه بزرگ تقریبا مربعی، حفره عمیق و با طراحی محفظه سنگ شکن منطقه غیر مرده است که می تواند ظرفیت تغذیه و خروجی را بهبود بخشد.



بالای فک متحرک مجهز به یک محافظ ضخیم قابل تعویض برای فک متحرک است تا ضربه تغذیه را تحمل کند.

نیازی به نصب صفحه بلوک در بالای فک متحرک دهانه خوراک نیست و مواد معدنی حجیم وارد شده به سنگ شکن می توانند مستقیماً در ناحیه حرکت محفظه خرد کن بریزند.



سنگ شکن های فکی سنتی با طراحی محفظه سنگ شکن نامتقارن با اندازه تغذیه موثر کوچکتر از دهانه نامی استفاده می شوند.سری سنگ شکن ها با طراحی محفظه سنگ شکن متقارن اتخاذ می شوند، به طوری که دهانه واقعی برابر با دهانه نامی است که ظرفیت تغذیه را بهبود می بخشد.



مدل	MJ0806	MJ1208	MJ1211	MJ1311	MJ1511	MJ1513
اندازه تغذیه	895×660	1200×830	1200×1100	1300×1130	1500×1070	1500×1300
L(m)	2.55	3.23	3.61	3.76	4.11	4.50
W(m)	1.88	2.57	2.35	2.47	3.00	2.90
H(m)	2.38	2.95	3.51	3.85	3.33	4.19
D(m)	1.60	1.86	1.86	2.17	1.76	2.17
F(m)	1.58	1.93	2.50	2.68	2.39	3.05
حجم حمل و نقل (m³)	13	23	32	38	48	58
(CSS) محدوده	50-175	75-275	125-275	125-300	125-300	150-300
وزن (کیلوگرم)	13200	27000	34500	41500	53000	63500
قدرت موتور (کیلووات)	75	132	160	160	200	200
ظرفیت (t/h)	85-320	240-500	305-800	330-965	385-1090	480-1155



CSS (mm)	مدل
	MJ0806	MJ1208	MJ1211	MJ1311	MJ1511	MJ1513
40
50	85-115
75	95-155	160-220
100	120-195	220-295
125	145-230	270-350	3295-390	330-435	385-495
150	170-270	320-435	355-460	385-500	440-595	480-620
175	195-315	390-510	400-525	445-570	505-670	540-705
200		440-575	450-590	490-645	575-745	615-805
225		490-645	505-665	550-735	635-820	670-880
250		555-725	555-730	605-805	705-925	745-980
275		605-795	605-800	660-880	770-1005	825-1060
300				720-965	820-1080	880-1155



ظرفیت نشان داده شده در جدول فقط تقریبی از ظرفیت سنگ شکن را نشان می دهد.شرایط مربوطه سنگ شکن مدار باز، گرانیت خشک بلاست با چگالی ظاهری 1600 کیلوگرم بر متر مکعب است که حداکثر اندازه آن می تواند حداکثر اندازه خوراک مجاز توسط سنگ شکن را برآورده کند.مقادیر پایین‌تر در جدول برای شرایطی اعمال می‌شود که جریمه‌های تغذیه کمتر از اندازه تخلیه رد می‌شوند، و مقادیر بالاتر برای شرایط با محتوای ریزه اعمال می‌شود.CSS که سنگ شکن می تواند به طور معمول کار کند به توزیع دانه بندی تغذیه، شکنندگی مواد (Wi)، میزان آلاینده های تغذیه، نوع صفحات فک نصب شده و نوع مواد استفاده شده بستگی دارد.





منحنی مشخصه دانه بندی تخلیه این منحنی یک منحنی مشخصه دانه بندی معمولی سنگ های خردشدنی متوسط ​​است (شاخص کار خرد کننده Wi=16).حدود 75 درصد محصولات کمتر از CSS هستند.شکل و محصول منحنی دانه بندی بسته به ویژگی های کانی ها کمتر از نسبت CSS است.برای سنگ هایی با شکنندگی متفاوت (Wi بین 20-12)، معمولاً حدود 65٪ -85٪ از محصول خرد شده کمتر از CSS سنگ شکن است.

سنگ شکن به طور گسترده ای برای خرد کردن اولیه، ثانویه و ریز گرانیت، بازالت، سنگ آهک، سنگ، بتن، سنگدانه، شن، دولومیت، کوارتز و بیش از 130 نوع سنگ در معدن، معدن، ساخت و ساز، جاده و سایر صنایع استفاده می شود.تمام دستگاه های سنگ شکن ما دارای مدل های کامل برای انتخاب هستند.شما می توانید سنگ شکن کوچک، متوسط ​​یا بزرگ را با توجه به نیاز خود انتخاب کنید.

سوال ها و جواب ها

برای انتخاب یک مدل مناسب برای خود لطفا به ما بگویید:

1. چه نوع سنگی را می خواهید خرد کنید؟مانند گرانیت، سنگ آهک، سنگ رودخانه، بازالت، سنگ آهن ....
2. اندازه سنگ شما قبل از خرد کردن چقدر است؟چند اینچ یا میلی متر؟
3. الزامات شما برای اندازه محصول نهایی چیست؟چند اینچ یا میلی متر؟
4. نیازهای شما از ظرفیت تولید چیست؟چند تن در ساعت
5. Whatsapp یا wechat شما چیست؟ برای ما سریعتر است که جزئیات و عکس های بیشتری را برای شما ارسال کنیم.
