جزئیات محصول:
|
| ظرفیت: | 50-3000 تن در ساعت | توان (w): | 7.5kW - 250kW بر اساس عرض و طول |
|---|---|---|---|
| عرض کمربند: | 500,650,800,1200,1400, سفارشی | سرعت: | 1-5M/s |
| ولتاژ: | 380 ولت، 50 هرتز؛ 440 ولت، 60 هرتز یا درخواست مشتریان | ضمانتنامه: | 12 ماه از زمان تولید |
| نام: | دستگاه نوار نقاله نوع TDII و TD75 | کاربرد: | سیمان، کارخانه سنگ شکن، منطقه معدن، سیستم حمل و نقل |
| برجسته کردن: | تسمه نقاله 380 ولت,نوار نقاله تسمه انتقال 250 کیلووات,تسمه نقاله معدن زغال سنگ |
||
نمای کلی پروژه سیستم تسمه نقاله حمل و نقل زغال سنگ / معدن ما:
اسکله تسمه نقاله و تخلیه سیستم واگن برقی پروژه شیفت جنوب زغال سنگ شرق در منطقه بندر شیجیو، بندر ریژائو در جنوب اسکله 5 × 3-7 × 3 از خط ساحلی شرقی استخر سه بندری در عملیات جنوبی واقع شده است. منطقه بندر Shijiu، بندر Rizhao، و حیاط انبار در ضلع شرقی حیاط کک در وسط سه اسکله جنوبی واقع شده است.
این پروژه در نظر دارد 21 نوار نقاله برای تخلیه، انباشته کردن، انتقال، بازیابی و بارگیری زغال سنگ شامل 7 اتاق انتقال، 3 سکوی انتقال، 6 سکوی سر و تاسیسات کمکی آنها بسازد که حالت ترکیبی ساخت و ساز جدید و جابجایی را اتخاذ خواهد کرد. .
(1) ظرفیت نامی واگن برقی تخلیه (XL1، XL2) پروژه 3600 تن در ساعت و حداکثر ظرفیت 4000 تن در ساعت است.
(2) سیستم تسمه نقاله پروژه شامل دو نوع است: ظرفیت نامی سیستم نوار نقاله خط انباشته 3600 تن در ساعت، عرض تسمه 1.8 متر و سرعت تسمه 4.0 متر بر ثانیه است.ظرفیت نامی سیستم نوار نقاله خط بارگیری 6000 تن در ساعت، عرض تسمه 2.2 متر و سرعت تسمه 4.3 متر بر ثانیه است.
1، معرفی نوار نقاله ما:
شرکت ما متعهد به طراحی، توسعه، ساخت، نصب و نگهداری تجهیزات سیستم انتقال فله، بزرگ است. تجهیزات فرآیند، ماشین آلات حمل و نقل بندر و تجهیزات کمکی.از سال 2002، بیش از 20 سال، با تکیه بر بندر شانگهای برای ارائه خدمات پیمانکاری عمومی طراحی، ساخت، نصب و نگهداری برای بهره برداری و نگهداری تجهیزات بندری، ارائه راه حل های هدفمند برای مشتریان، مطابقت بیشتر طراحی با نیازهای مالک، انباشت تجربه غنی در تولید، نصب، بهره برداری و نگهداری سیستم انتقال مداوم و ماشین آلات جابجایی مواد و حفظ همکاری خوب با تعدادی از شرکت های مشهور بین المللی.
حوزه های تجاری این شرکت بنادر، معدن، سیمان، برق، متالورژی، کاغذ و سایر صنایع را شامل می شود.محصولات اصلی عبارتند از نوع DTII، تسمه نقاله جهانی نوع DX، نوار نقاله تسمه لوله نوع DG، نوار نقاله بالشتک هوا نوع DD، نوار نقاله تسمه متحرک نوع DY، نوار نقاله تسمه راه راه نوع DJ و اجزای آن غلتک، قاب و غیره، استکر و غیره. بازیابی، لامپ قطب بالا، ماشین جارو، قرقره، چنگ زدن، آستر مقاوم در برابر سایش و غیره، محصولات به اروپا صادر می شود.استرالیا، آمریکا، آسیای جنوب شرقی و سایر مناطق.پارامتر فنی عمومی
| سرعت تسمه (m/s) | عرض تسمه (میلی متر) | ||||||||||
| 500 | 650 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 | 2400 | |
| ظرفیت انتقال (T/H) | |||||||||||
| 0.80 | 69 | 127 | 198 | 324 | |||||||
| 1.00 | 87 | 159 | 248 | 405 | 593 | 825 | |||||
| 1.25 | 108 | 198 | 310 | 507 | 742 | 1032 | |||||
| 1.60 | 139 | 254 | 397 | 649 | 951 | 1321 | |||||
| 2.00 | 174 | 318 | 496 | 811 | 1188 | 1652 | 2186 | 2795 | 3470 | ||
| 2.50 | 217 | 397 | 620 | 1014 | 1486 | 2065 | 2733 | 3494 | 4338 | ||
| 3.15 | 871 | 1278 | 1872 | 2602 | 3444 | 4403 | 5466 | 6843 | 8289 | ||
| 4.00 | 1622 | 2377 | 3304 | 4373 | 5591 | 6941 | 8690 | 10526 | |||
| 4.50 | 2674 | 3718 | 4920 | 6291 | 7808 | 9776 | 11842 | ||||
| 5.00 | 2971 | 4130 | 5466 | 6989 | 8676 | 10863 | 13158 | ||||
| 5.60 | 6122 | 7829 | 9717 | 12166 | 14737 | ||||||
| 6.50 | 9083 | 11277 | 14120 | 17104 | |||||||
2، ویژگی های نوار نقاله ما:
1. ظرفیت انتقال بزرگ و فاصله انتقال طولانی تر، تا 20 کیلومتر یا بیشتر
2. می تواند انواع مختلف مواد فله و کالاهای جزئی را با چگالی فله 0.5 تا 2.5 تن در متر مکعب حمل کند.
3. می تواند یک حالت انتقال ترکیبی از بخش منحنی محدب، بخش منحنی مقعر، یا بخش خط مستقیم اتخاذ کند.
4. با توجه به درخواست های مختلف حمل و نقل، می توان آن را به صورت جداگانه یا چندگانه ترکیبی استفاده کرد و همچنین می تواند همراه با تجهیزات دیگر برای سازماندهی یک سیستم انتقال افقی یا رو به زوال استفاده شود.
5. می توان آن را بین -25ºC~ +40ºC محیط کار، دمای انتقال مواد زیر 80ºC با سازگاری بالا استفاده کرد.
ساختار اصلی
1. کانال پذیرش 2. پایه پشتیبانی 3. مونتاژ قاب دم (شامل قرقره چرخشی، تجهیزات کششی و غیره)
4. نردبان 5. مونتاژ قاب میانی 6. راه رفتن، نرده 7. پایه نگهدارنده 8. مونتاژ قاب میانی 9. پین بالایی
10. پین پایین 11. پایه 12. مونتاژ قاب سر 13. پایه پشتیبانی 14. لغزنده 15. مونتاژ محرک 16. لوله سر
تولید - محصولمزیت - فایده - سود - منفعتس
|
تیم مهندسی حرفه ای:
در 20 سال گذشته، ما تجربه غنی در این زمینه داریم ارائه محصولات تسمه نقاله راه دور و خدمات به بیش از 50 کشور و منطقه؛
راه حل های تسمه نقاله سفارشی می توانند پاسخگوی این موارد باشند نیازهای ویژه جابجایی مواد فله مانند ظرفیت زیاد، مسافت طولانی، شیب زیاد و تراشکاری، و راه حل هایی مانند نوار نقاله لوله ای و تسمه نقاله سیار را می توان ارائه داد.
راه حل های حرفه ای از مواد خاص با بالا رطوبت و ویسکوزیته بالا؛
مطابق با استانداردهای مختلف مانند CEMA، DIN، JIS، به عنوان، SABS، و غیره؛
مصرف انرژی کم و سر و صدای کم، و برآورده می کند الزامات محلی حفاظت از محیط زیست؛
فناوری کنترل هوشمند یکپارچه می تواند متوجه شود کنترل متمرکز تسمه نقاله مسافت طولانی سیستم و تجهیزات تولید |
|
کیفیت قابل اعتماد:
برندهای برتر بین المللی تجهیزات محرک نوار نقاله، بلبرینگ وتسمه ها به کار گرفته می شوند که عمر مفید سیستم تسمه نقاله را تا حد زیادی بهبود می بخشد. |
|
|
خدمات پس از فروش عالی:
ارائه راهنمای نصب کل فرآیند و راه اندازی خدمات برای کمک به مشتریان در کاهش هزینه های بهره برداری و نگهداری تسمه نقاله سیستم. |
موارد کاربردی و پروژه
 |
||
|
سیستم تسمه نقاله ویتnصبح کارخانه فولاد FHS |

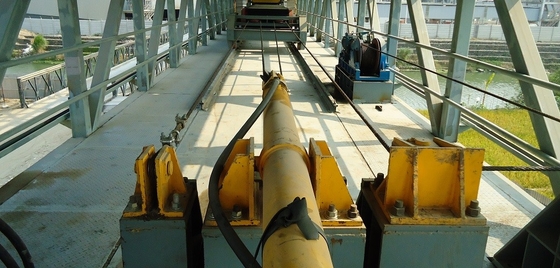

نوار نقاله لوله ای ازجیinping نیروگاه برق آبی |
سیستم نوار نقاله از نیروگاه تایلند |
 |
||
|
سیستم نوار نقاله HBIS معدن آهن گروه |
سیستم تسمه نقاله UHV انتقال نیرو در چین |
سیستم تسمه نقاله تیانجین صنعت شیمیایی YongLi |
توضیحات تسمه نقاله راه دور

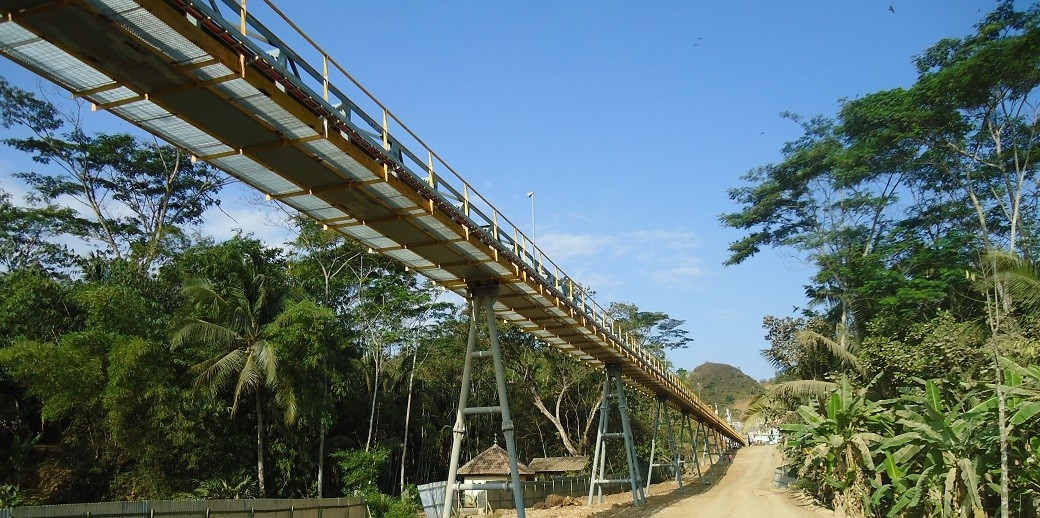

نوار نقاله مسافت طولانی را می توان برای انتقال مداوم مواد فله از طریق مسافت طولانی، با زوایای شیبدار زیاد و در زمین های پیچیده استفاده کرد، هر نوار نقاله را می توان با توجه به نیاز مشتری طراحی، ساخت و نصب کرد.
ویژگی ها و مزیت ها
افزایش مقاومت کششی تسمه‌های نقاله مدرن امکان ساخت نوار نقاله‌های منحنی مسافت طولانی تا30 کیلومتر و برای عرض کمربند تا 500-2600 میلی متر.در مقایسه با نوار نقاله استاندارد، نوار نقاله های منحنی ممکن است پیشرفت های سرولو مانند:
1.کاهش هزینه های حمل و نقل مواد؛
2. کاهش هزینه دارایی های ثابت (راه آهن یا بزرگراه).
3. کاهش دستگاه های درایو و نقاط انتقال.
4.ساختار ساده، هزینه عملیات کم، سر و صدای کم کار، اجرای ایمن و پایدار، تمیز و بسیار کارآمد.
5. سیستم های نقاله ارتباط منطقی بین مراحل استخراج، پردازش و ذخیره سازی هستند.
نوار نقاله های راه دور به طور گسترده در بنادر، پایانه ها، اسکله، نیروگاه ها، کارخانه فولاد، کارخانه شیمیایی، کارخانه های سیمان، متالورژی، معدن زغال سنگ و سایر صنایع استفاده می شود. مواد فله مانند زغال سنگ، سنگ آهک، سنگ آهن و زغال سنگ تمیز و غیره.
